Плуг оборотный навесной АЛМАЗ в Алматы

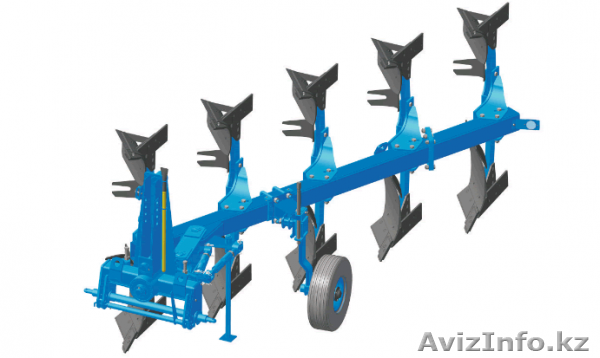

Плуг оборотный навесной АЛМАЗ ПОН 4 1 предназначен для пахоты почв, не засоренных камнями, плитняком и другими препятствиями, на глубину до 30 см под зерновые, технические и овощные культуры.
Рама состоит из основной и продольной балок трубчатого сечения. На основной балке крепятся державки корпусов. Конструкция плуга позволяет при помощи отъема балки с последними корпусами и тяги переоборудовать плуг в шести и пятикорпусной. В передней части плуга основная и продольная балки соединены с механизмом оборота, в задней части с механизмом полевого колеса, которое настраивается на колею трактора.
Рабочие органы плуга — правооборачивающие и левооборачивающие корпуса, шириной захвата 35 см.
Колесо опорное служит для установки и регулировки глубины пахоты. Механизм оборота предназначен для поворота балки основной с корпусами на 180°. Он представлен двумя гидроцилиндрами и двумя балками, шарнирно соединяющими основную и продольную балки плуга. Гидроцилиндры соединены с гидросистемой трактора.
Механизм изменения ширины захвата обеспечивает разворот корпусов в заданное положение в пределах от 30 до 40 см. Лапа опорная обеспечивает устойчивость плуга в отцепленном состоянии и при хранении.
Технологический процесс обработки почвы выполняется следующим образом: при заезде агрегата в полосу корпус плуга подрезает пласт почвы и переворачивает его. Во время движения подрезанного пласта по отвальной поверхности корпуса, углосним отделяет верхний слой почвы и сбрасывает на дно предыдущей борозды. В результате достигается глубокая и полная заделка сорняков, растительных и пожнивных остатков, и крошение пласта.
При выходе агрегата из полосы гидросистемой трактора плуг переводится в транспортное положение, балка основная с корпусами оборачивается вокруг балки продольной на 180° посредством механизма оборота. Агрегат в это время совершает петлевой разворот и заходит в обработку следующей полосы рядом с предыдущими левыми (правыми) корпусами.
